3Dモデルサブウィンドウ

3Dモデルサブウィンドウでは、3Dモデルをサブウィンドウに表示します。

※

表示されている3Dモデルは、CADファイルや画像ファイルとして保存することができます。

CADファイル	：	[ファイル]メニューの【3Dモデル】コマンド (詳細は『3DモデルをCADファイルに保存』を参照）
画像ファイル	：	[ファイル]メニューの【3Dモデル画像保存】コマンド (詳細は『3Dモデルを画像ファイルに保存』を参照）

	表示設定
	画面操作

表示設定

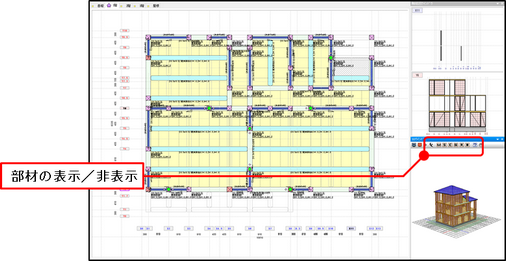

ツールバー

ツールバーから表示モードの切替えや部材の表示/非表示などの設定を行うことができます。

表示モードの切替え

[表示モードの切替え]

をクリックすると、各階→全階→XY軸の順に表示されます。

[各階]　例：1階	[全階]	[XY軸]

伏図の作業ウィンドウで表示している階（層）のみ表示します。	全階表示します。	軸組図で表示している軸のみ表示します。

全体表示

[全体表示]

をクリックすると全体表示します。

※	ウィンドウ内を右クリックしても全体表示することができます。

自動回転描画

[ぐるぐる回る]

をクリックすると注視点を中心にカメラが自動回転し表示します。
再度クリックすると、自動回転を停止します。

ウォークスルー

[動き回る]

をクリックするとウォークスルーによる描画を実行します。
再度クリックすると、描画を停止します。

壁の表示・非表示

[壁の表示・非表示の切替え]

をクリックすると、表示している壁を非表示にします。
再度クリックすると、壁を表示します。壁表示の表示/非表示は伏図・軸組図にも反映されます。

床の表示・非表示

[床の表示・非表示の切替え]

をクリックすると、表示している床・天井を非表示にします。
再度クリックすると、床・天井を表示します。床表示の表示/非表示は伏図にも反映されます。

柱の表示・非表示

[柱の表示・非表示の切替え]

をクリックすると、表示している柱・束を非表示にします。
再度クリックすると、柱・束を表示します。柱表示の表示/非表示は伏図・軸組図にも反映されます。

はりの表示

[はりの表示・非表示の切替え]

をクリックすると、表示しているはりを非表示にします。
再度クリックすると、はりを表示します。はり表示の表示/非表示は伏図・軸組図にも反映されます。

屋根の表示

[屋根の表示・非表示の切替え]

をクリックすると、表示している屋根を非表示にします。
再度クリックすると、屋根を表示します。屋根表示の表示/非表示は伏図にも反映されます。

筋かいの表示

[筋かいの表示・非表示の切替え]

をクリックすると、表示している筋かいを非表示にします。
再度クリックすると、筋かいを表示します。筋かい表示の表示/非表示は伏図・軸組図にも反映されます。

ヘルプ

[ヘルプ]

をクリックすると、ヘルプを表示します。

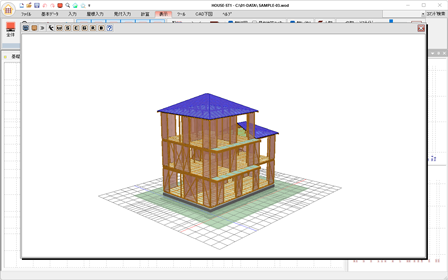

3D最大化

[3D最大化]

をクリックすると、3Dモデルサブウィンドウを大きく表示します。
[閉じる] ボタンをクリック、または3Dモデルサブウィンドウ以外をクリックすると、拡大した3Dモデルサブウィンドウを閉じます。

リボンメニュー

[表示]メニューから〔3D表示〕パネルの各コマンドを実行すると、 3Dモデルの表示を変更することができます。

表示モードの切替え

[各階]、[全階]、[XY軸]で階の表示を切替えることができます。

[ 各階] 例：1階	[ 全階]	[ XY階]

伏図の作業ウィンドウで表示している階（層）のみ表示します。	全階表示します。	軸組図で表示している軸のみ表示します。

スライド表示

全階を表示しているときは、階をスライドして表示することができます。
3Dウィンドウ

[Xスライド]	[Yスライド]	[Zスライド]

3D表示を階単位でX方向にスライドします。	3D表示を階単位でY方向にスライドします。	3D表示を階単位でZ方向にスライドします。

スライドの初期化

［スライドの初期化］

をクリックすると、スライドした状態を初期状態に戻します。

画面操作

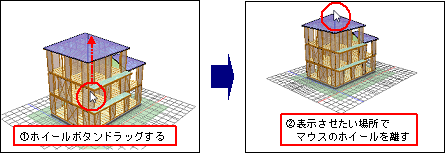

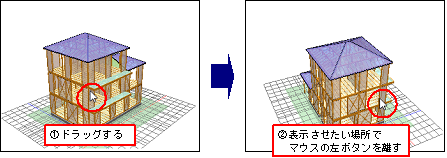

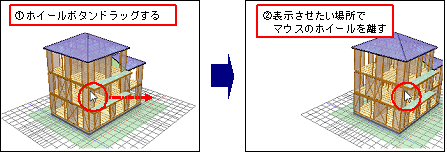

3Dモデルサブウィンドウに表示されている3Dモデルは、拡大、パンニングなどの画面操作を行うことができます。

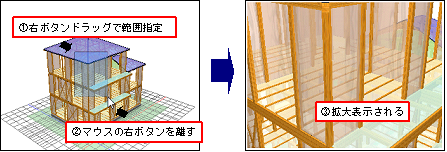

拡大表示

拡大したい範囲を右ボタンドラッグすると、指定した範囲が拡大表示されます。
3Dモデルサブウィンドウ

ズームアップ・ズームダウン

手前にホイール回転させると画面の中心を基準にズームアップし、奥にホイール回転させるとズームダウンします。

※	【環境設定】コマンドで「ホイールの回転を反転する」をチェックした場合は、ズームアップ・ズームダウンが反転します。
